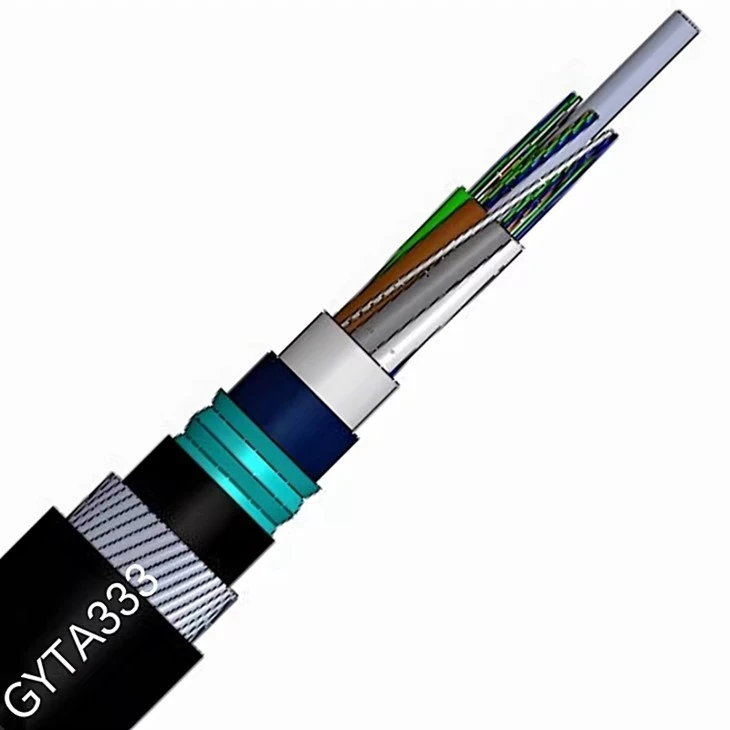

کابل نوری GYTA333 از فیبرهای نوری تشکیل شده است که توسط لوله های شل محافظت می شوند. لوله های شل از پلاستیک با مدول بالا ساخته شده و با ترکیبی برای محافظت از فیبرهای نوری پر شده اند. لوله های شل (و میله پرکننده) در اطراف تک عضو استحکام مرکزی فلزی رشته می شوند تا یک هسته کابل جمع و جور و دایره ای را تشکیل دهند و شکاف در هسته کابل به طور کامل با ترکیب مسدود کننده آب پر می شود. زره دولایه سیم فولادی مقاومت فشاری مکانیکی، ضد گلوله و الزامات تخمگذار زیر آب را تضمین می کند. فرآیند دقیق و کنترل مواد خام عملکرد پایدار کابل های نوری را برای بیش از 30 سال تضمین می کند.
نوع محصول:GYTA333
کاربرد:خط تنه و شبکه شهری
توضیحات محصول:
فیبر نوری، طراحی لوله شل، عضو استحکام مرکزی فلزی، هسته رشتهای SZ پر از ژل، غلاف پلیاتیلن با نوار آلومینیومی با روکش پلاستیکی دو طرفه، زره سیم فولادی گالوانیزه دو لایه، غلاف پلیاتیلن.
حالت چیدمان:دفن مستقیم / زیر آب / زیردریایی
دمای عملیاتی:درجه -40 درجه -+70
|
هسته ها |
حداقل شعاع خمش (میلی متر) |
حداقل نیروی کششی مجاز (N) |
حداقل مقاومت له شدن مجاز (N/100mm) | |||
|
ایستا |
پویا |
کوتاه مدت |
بلند مدت |
کوتاه مدت |
بلند مدت |
|
|
2-864 |
15D |
30D |
40000 |
20000 |
6000 |
4000 |
نکته: D به معنای قطر بیرونی کابل نوری است
1، میرایی و پراکندگی انتقال کم.
2، طراحی معقول، کنترل دقیق طول اضافی الیاف در لوله شل و فرآیند کابل کشی بهینه، خواص مکانیکی و محیطی عالی را برای کابل فراهم می کند.
3، طراحی لوله شل، رشته SZ، الیاف را از نصب و سختی های محیطی جدا می کند.
4، طراحی هسته پر از ژل مسدود کننده آب، عملکرد عالی ضد آب و مقاومت در برابر رطوبت را برای کابل فراهم می کند.
5، زره سیم فولادی دولایه می تواند فشار و کشش جانبی با استحکام بالا را تحمل کند.
